陶氏膜系统采用不锈钢材料进行防腐的基本优点是不锈钢对一般腐蚀具有很好的抵抗力。不锈钢很少产生电流腐蚀和应力腐蚀破坏，但却容易发生点蚀和缝隙腐蚀，点蚀代表金属受到局部侵蚀，在陶氏膜系统表面上造成凹陷孔洞，如果氧化铬钝化层被破坏，氯离子就会攻击裸露的金属形成点蚀。缝隙腐蚀与小孔、垫片表面、沉积物周围以及螺丝下的裂缝等处的一小撮静止水所导致的点蚀有关。
为避免发生陶氏膜系统高压管路的点蚀及缝隙腐蚀，建议如下：
1、在一般水源条件下，陶氏膜系统可以选用AISI304材质的不锈钢（国内相似组成的不锈钢材质为SS321，0Cr18Ni9或1Cr18Ni9Ti等）
2、当原水含盐量在2,000~5,000ppm时，建议选用含碳量小于0.08%的AISI316不锈钢；
3、当原水含盐量在5,000~7,000ppm时，建议选用含碳量小于0.03%的AISI316L不锈钢；
4、当原水含盐量在7,000~30,000ppm时，建议选用含钼量为4.0～5.0%的904L不锈钢；
5、当原水为含盐量在32,000ppm以上的海水时，建议选用含钼量大于6.0%的254SMO不锈钢；

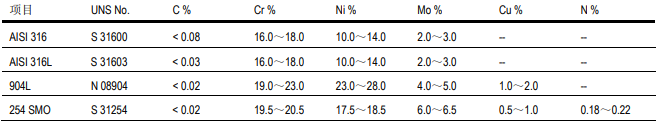

不锈钢组成如下：
除了上述建议外，在陶氏膜系统设计与加工时还应注意：
1、尽量减少管路缝隙及死角；
2、陶氏膜系统高压管道设计流速须高于1.5 m/s；
3、焊接应采用内外惰性气体保护焊，如氩弧焊等，焊前应对焊接处作清洗干燥处理，焊后作热处理；
4、酸洗并钝化管线；
5、陶氏膜系统停机前用低含盐量原水或RO膜产水冲洗置换浓水。
